Samsung 710N, об этом мониторе не писал только ленивый. Но, как ни странно, об инверторе этого монитора вспоминается только при замене конденсатора в цепи питания инвертора.

Неисправность. Монитор кратковременно включается и тут же срабатывает защита. Инвертор IP-35135A: ШИМ BIT3105 и два ключа SP8M3 на 4 лампы CCFL.

Схема запуска ламп CCFL инвертора IP-35135
Рис. 1 Схема запуска ламп CCFL инвертора IP-35135А.

Инвертор работает на обоих полуволнах, что обеспечивает стабильную работу. При выгорании ламп CCFL инвертор начинает работать в более жестком режиме, с более высоким потреблением тока, и как результат выходит из строя ключевой транзистор с N-каналом в сборке U205 (SP8M3), в работе инвертора появляются гармоники, которые в свою очередь выводят из строя конденсатор фильтра инвертора С302. Особенностью данного ремонта является, при замене конденсатора С302 всегда выгорает, именно выгорает, транзистор с N-каналом в сборке U205 (SP8M3).

Транзисторная сборка U205 (SP8M3) после замены конденсатора С302
Рис. 2 Транзисторная сборка U205 (SP8M3) после замены конденсатора С302.

В интернете можно найти множество фото подобной рис. 2.

Транзисторная сборка U205 (SP8M3)
Рис. 3 Транзисторная сборка U205 (SP8M3).

Собственно весь ремонт заключается в следующем, заменили С302 -> меняем U205 (SP8M3), транзисторную сборку, которая подключена без конденсаторной развязки.

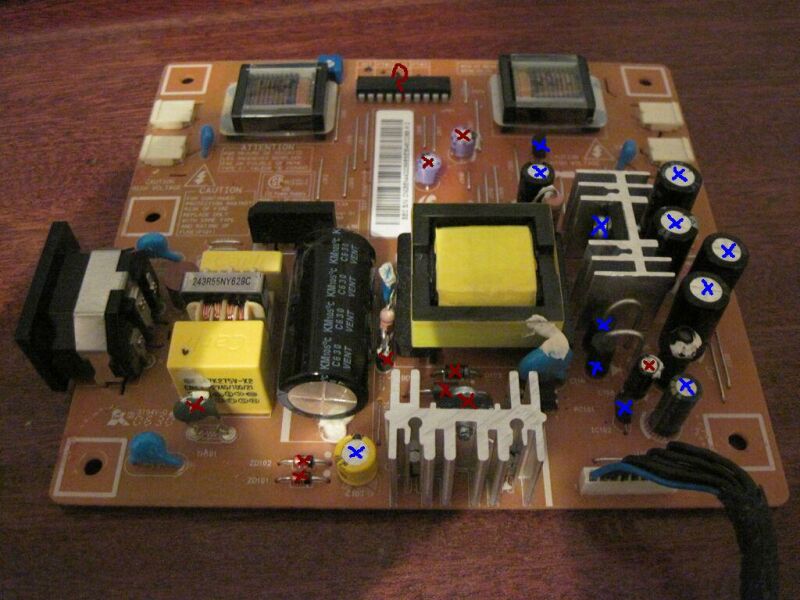

Инвертор IP-35135A вид со стороны деталей
Рис. 4 Инвертор IP-35135A. вид со стороны деталей.



Инвертор IP-35135A. вид со стороны пайки
Рис. 5 Инвертор IP-35135A. вид со стороны пайки.

Количество ремонтов. Как только, количество перевалило за 10, счет перестал вестись. Стало ясно, что ремонт типовой.

P.S. Транзисторная сборка SP8M3, либо ее аналог (4501GM), довольно часто применяется в инверторах разных моделей мониторов. Старайтесь закупать данную позицию на склад в количествах выше, чем среднее число при заказе. Например, сборки транзисторов с одинаковой проводимостью почему то уходят реже примерно в два раза.
