Самой важной частью любой надувной лодки из ПВХ после баллонов является днище. Днища для лодок ПВХ можно разделить на три типа:

  • Без настила и натяжная палуба
  • надувной пол
  • реечный настил
  • жесткий настил (пайол)
  • Жесткая палуба для надувного катамарана

Каждое днище имеет как преимущества, так и недостатки. Выбор днища зависит от того где и как вы собираетесь использовать надувную лодку. Основным материалом для днища является специальная морская фанера. Она производится по специальной технологии и защищена от воды. На некоторых ПВХ лодках используют металлический настил. Кроме внешнего вида данный вид настила имеет мало преимуществ. Звук от металлического настила распугивает рыбу, а мотор еще больше усиливает вибрации. Итак, ниже перечислены некоторые виды полов в ПВХ лодке.

Без настила

Многие недорогие лодки малых размеров продаются вообще без настила в базовой комплектации. Роль пола в таких лодках выполняет просто слой ПВХ, который приклеен к «бублику» бортов.

Такую лодку можно использовать, однако стоять в ней не получится. Также необходимо следить за острыми предметами и снаряжением, чтобы не повредить дно. Использовать лодку без дна не безопасно, однако возможно на небольших водоемах.

Малые лодки ПВХ обычно имеют специальный рюкзак-упаковку для переноски на спине. Без настила лодка становится значительно легче, а это значит, что вы сможете добраться с ней на удаленные лесные водоёмы.

ПВХ лодка без настила

ПВХ лодка без настила

Упаковка лодки в рюкзак

Упаковка лодки в рюкзак

Натяжная палуба на катамаране

Натяжная палуба на катамаране равносильна отсутствию настила в лодке ПВХ – вы не можете на ней стоять, однако из-за конструктивных особенностей судна, вы можете не бояться её повреждений, т.к. она находится высоко над водой. Натяжная палуба на надувном катамаране обычно используется для хранения вещей и снаряжения, а люди сидят на баллонах.

Надувной пол на лодке ПВХ

Надувной пол является самым старым видом днища в надувной лодке. Однако современные надувные днища (air deck) уже ничуть не уступают жесткому настилу. Однако не следует забывать, что надувной пол в ПВХ лодке требует гораздо более бережного отношения, чем жесткий настил. Из-за неосторожности его можно проткнуть, наступив на крючок или другой острый предмет. Но все же современный надувной пол защищен от механических повреждений и не истирается ногами и другими предметами. ПВХ лодки с надувным полом обладают более компактными размерами по сравнению с надувной лодкой с жестким полом. По весу такая лодка не становится намного меньше, потому что специально укрепленная ткань ПВХ повышенной плотности сопоставима с весом фанеры. Вся надувная лодка упаковывается в одну сумку, что делает эту сумку довольно тяжелой при больших моделях лодок. Надувной пол так же неудобно моется по сравнению с пайолом, который можно легко мыть, просто опустив в воду.

Реечный настил на лодке ПВХ

Такой тип днища для надувной ПВХ лодки часто применяется для маленьких и легких моделей. Он представляет собой листы лодочной фанеры, которые проклеены тканью ПВХ с нижней стороны. Такое днище обладает многими преимуществами. Реечный настил легко складывается и раскладывается, и имеет легкий вес. Это днище можно вообще не вынимать из лодки и после полного сдутия баллонов лодка просто скатывается и упаковывается в одну упаковку. Таким образом сборку-разборку лодки можно осуществить за 10-15 минут. Так же вы можете вообще не брать его с собой. Это уменьшает вес лодки, если он для вас критичен. Отсутствие жесткости не позволяет делать такой настил на больший моделях надувных ПВХ лодок.

Реечный настил на лодке ПВХ

Реечный настил на лодке ПВХ

Жесткий настил

Жесткий настил – это самый распространенный вид настила на больших (более 3 м) надувных лодках. Такой настил в отличие от реечного настила целиком закрывает дно надувной лодки, и тем самым обеспечивает жесткость конструкции и защиту ПВХ. Жесткий пайол необходим для лодок ПВХ с надувным килем, который с верхней стороны как раз упирается в пайол.

Пайол (или пайола) – это тип настила в надувной лодке ПВХ. Пайол в лодке делается из алюминия (в дорогих лодках) или специальной морской фанеры, которая не скользит под ногами и устойчива к воздействию влаги. Иногда так называют не весь настил целиком, а только одну секцию настила.

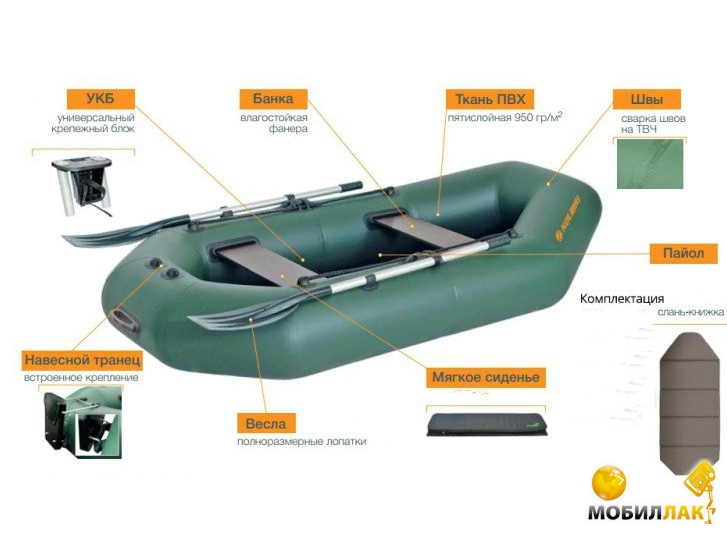

Складной пайол (пайол-книжка)

Такой пайол может складываться как книжка. Он удобно и быстро вставляется в лодку. Преимуществом такого настила является цельная конструкция. Однако из-за возможности складывания такой пайол не обеспечивает должной жесткости в надувной лодке. Даже стрингера, призванные сделать надувную лодку более жесткой не могут исправить ситуации. Во время глиссирования ПВХ лодка, рассекая волну надувным килем, испытывает ударную нагрузку. Надувные баллоны не всегда могут компенсировать ее. Поэтому глиссировать на волне с пайолом-книжкой довольно затруднительно. Обычно толщина фанеры в таком настиле 9 мм. Листы фанеры скрепляются между собой специальными алюминиевыми профилями или проклеиваются тканью ПВХ.

Складной пайол книжка для лодки ПВХ

Складной пайол-книжка для лодки ПВХ

Складной пайол книжка для лодки ПВХ

Пайол-книжка в сложенном состоянии

Жесткий пайол с н-образным профилем

Данный тип днища используется в ПВХ лодках эконом класса, так как он наиболее дешевый в производстве. Жесткий пайол с н-образным профилем представляет собой листы фанеры, которые вставляются один в другой. В отличие от складного пайола это уже не цельная конструкция, зато такой пайол, особенно в сочетании со стрингерами, значительно увеличивает жесткость конструкции ПВХ лодки. Минусом данного типа днищ является н-образный профиль. Он тоньше по сравнению с профилем, используемым с обычным пайолом, что обеспечивает меньшую площадь соприкосновения с фанерой, следовательно, нагрузки на край фанеры увеличиваются. Края фанеры не имеют специальной металлической окантовки, а напрямую вставляются в профиль. Фанера так же имеет толщину 9 мм. Такой пайол можно отличить по более тонкой полоске алюминия на стыке.

Пайол с Н-образным профилем

Пайол с Н-образным профилем

Жесткий пайол со стрингерами

Самый распространенный тип днища. Используется во всех дорогих моделях лодок. Толщина настила уже 12 мм. Листы соединяются с помощью специальных пазов. Алюминиевая окантовка увеличивает площадь соприкосновения. Такой настил намного прочнее, чем пайол с н-образным профилем или пайол книжка. Жесткий пайол в сочетании со стрингерами делает ПВХ лодку практически монолитной конструкцией. Даже сильные удары волны не в силах сбить надувную лодку с глиссирования.

Соединение пайолов в лодке

Соединение пайолов в лодке

Соединение пайолов в лодке

Соединение пайолов в лодке

Схема лодки ПВХ

Схема лодки ПВХ

Пайол лодки со стрингерами

Пайол лодки со стрингерами

Для достижения максимального эффекта транец должен быть специально укреплен. Это обеспечит не только жесткость ПВХ лодки, но и снизит нагрузку на транец, распределив ее по днищу. Данный пайол так же в некоторых моделях укрепляют алюминием в месте присоединения стрингеров. Алюминиевое крепление пайола к стрингерам защищают края фанеры от повреждений.

Не смотря на все преимущества стрингера, которые обеспечивают жесткость являются слабым местом надувной лодки. Днище из ПВХ наиболее подвержено трению в местах, где выпирают стрингера. Поэтому производители укрепляют эти места дополнительным слоем ткани.

Жесткая палуба для надувного катамарана

На катамаранах Мастеркат используется специальная жесткая палуба, которая значительно превосходит по размерам лодочный пайол. Сделана она из той-же нескользящей морской фанеры и складывается пополам. Палуба на надувном катамаране состоит из нескольких секций (82.5 см крайние и 75 см центральные секции).

Жесткая палуба надувного катамарана

Жесткая палуба надувного катамарана

Жесткость катамарана обеспечивается продольными трубами или баллонами, поэтому никаких стрингеров и дополнительных сцеплений секций палубы не нужно. Листы фанеры просто лежат рядом и стягиваются друг с другом и рамой специальной стропой. В небольшие щели между секциями палубы сливается вода, что позволяет очень удобно мыть палубу.

Палубу катамарана легко мыть

Палубу катамарана легко мыть

Выводы

В данной статье мы рассмотрели различные виды настила на надувную лодку ПВХ и надувной катамаран. Самым универсальным решением будет приобретение надувной лодки из ПВХ с жестким пайолом, толщиной 12 мм или большого надувного катамарана с жесткой палубой, либо ПВХ лодки на одного человека с реечным настилом, если вы любите рыбачить в одиночку. Однако если вы не рассчитываете глиссировать в волну, то вам вполне подойдет складной пайол или пайол с н-образным профилем.
